Modelo clase
Agregación
La agregación es un tipo de asociación que indica que una clase es parte de otra clase (composición débil). Los componentes pueden ser compartidos por varios compuestos (de la misma asociación de agregación o de varias asociaciones de agregación distintas). La destrucción del compuesto no conlleva la destrucción de los componentes. Habitualmente se da con mayor frecuencia que la composición.
La agregación se representa en UML mediante un diamante de color blanco colocado en el extremo en el que está la clase que representa el “todo”.
Ejemplo 1:
Composición
La composición es también un tipo de asociación pero una forma más restrictiva. Está representado en UML por un pequeño diamante sólido adyacente a la clase de ensamblaje.
Los componentes constituyen una parte del objeto compuesto. De esta forma, los componentes no pueden ser compartidos por varios objetos compuestos. La supresión del objeto compuesto conlleva la supresión de los componentes.

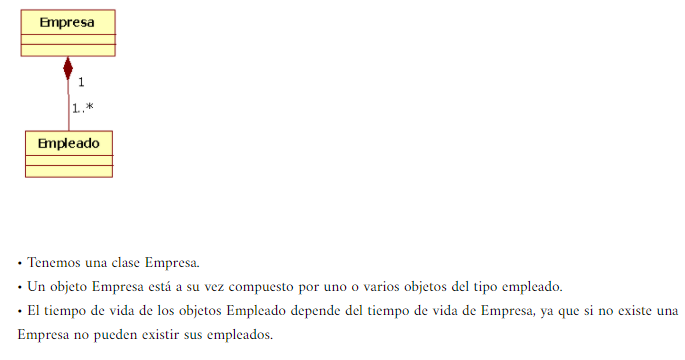

Ejemplo 2:
Lo que diferencia básicamente la agregación de la composición es que, en ésta última, la clase inferior no puede existir sin la existencia de la superior.
Cuadro comparativo
